デジタルファブリケーション・医療応用のHorizon
〜3Dデジタルデータの活用とバイオファブリケーションの進展〜

科学技術動向研究センター 特別研究員 蒲生 秀典

概 要

デジタルファブリケーションの医療応用が進展している。CT(コンピューター断層撮影装置)等によって計測された人体の3Dデータを基に、3Dプリンタで造形した患者の臓器モデルの臨床や教育の現場での活用が広まっている。また、iPS細胞を利用しバイオ3Dプリンタ等を用いて立体臓器を作製する、バイオファブリケーションの基盤研究も開始されている。これらは、動物を用いた化粧品、薬などの実験・評価や医療機器の認証等が禁止される潮流の中、動物実験を代替するテクノロジーとしても期待されている。第10回科学技術予測調査のシナリオプランニングで示された、少子高齢化社会における健康・医療に関する課題解決に、ものづくり産業が支える国際競争力ある医療産業技術としてのデジタルファブリケーションが貢献する将来社会を見据え、医工・産学連携に寄与する人材育成とともに、バイオファブリケーション研究への持続的支援が望まれる。

キーワード:デジタルファブリケーション,3Dプリンタ,臓器モデル,バイオ人工臓器,
バイオファブリケーション,科学技術予測調査,シナリオプランニング,ものづくり

1. はじめに

当研究所が実施した第10回科学技術予測調査1)のシナリオプランニング2)では、我が国の産業の国際競争力を強化し、将来に向け持続的な発展を実現していくための「ものづくり」の重要な方向性として、個人や社会の多様なニーズへの対応による個人のQOL(生活の質)向上と、国内外で顕在化し得る社会課題解決への貢献を取り上げた。テクノロジーの高度化のみでは個人や社会の多様なニーズに十分対応できなくなった「ものづくり」は、ICTを活用しサービスを融合することで日本の強みを生かしたプラットフォームを構築することにより、今後の国際競争力を維持、強化していくことが不可欠となっている。

2016年1月に閣議決定された第5期科学技術基本計画3)では、未来の産業創造と社会変革に向けた新たな価値創出の取組として、サイバー空間とフィジカル空間が高度に融合した「超スマート社会」の実現を掲げ、ネットワークやIoT(モノのインターネット)をものづくり分野だけでなく様々な分野に広げ、経済成長や健康長寿社会の形成、さらには社会変革につなげていくという目標を掲げている。さらに、経済・社会的課題への対応のための重要政策課題の一つとして「世界最先端の医療技術の実現による健康長寿社会の形成」が示されている。

このような「超スマート社会」を実現するための新しいものづくりプラットフォームとして、先進のICTシステムをベースとして、ものづくりとデザイン・サービスを融合するデジタルファブリケーション4、5)が注目されている。さらに医療分野への応用では、医療モデルや機器などがオーダーメイド医療として社会実装され始め、また再生医療を目指したバイオ人工組織・臓器製造(バイオファブリケーション)の研究開発が活発化している。

本稿では、第10回科学技術予測調査結果からデジタルファブリケーションの将来を展望するとともに、特に医療分野への応用の動向とオーダーメイド医療サービスへの展開の方向性について記す。

2. 科学技術予測調査結果に見るデジタルファブリケーションの将来展望

第10回科学技術予測調査の「分野別科学技術予測」6)では、デジタルファブリケーションに関連する科学技術トピックとして、分野横断的に12トピックが取り上げられた。全般的に、重要度は高く国際競争力は比較的低いと評価された。このうち10トピックは2021年までに技術的実現を果たし、「バイオプリンティングによる再生臓器の製造」以外のトピックは2030年までに社会実装されると予測されている(図表1)。


図表1 第10回科学技術予測調査「分野別科学技術予測」結果~デジタルファブリケーション関連トピック

(産学官の専門家約4,300人に対するWebアンケート結果、重要度・国際競争力は最低1~最高4の平均値)

各分野の科学技術トピックの実現時期を参照し実施した「国際的視点からのシナリオプランニング」2)では、図表2に示すように、テーマ別シナリオ「ものづくり」の三つのシナリオにおいて、2030年の社会を支える新しいものづくりとしてデジタルファブリケーションを取り上げている。2030年にはIoTの普及とビッグデータの解析技術の進展などにより、個人や社会のニーズの定量化が可能となる。ものづくりはICTやサービスと融合し、個人や社会の多様なニーズに対応することで、高付加価値化を実現している。製造システムでは、Industrie 4.0などの概念に基づいた広義のデジタルファブリケーションが、従来型の大量生産品に普及している。一方、3Dプリンティングを基幹技術とするデジタルファブリケーションは、3Dデジタルデータ、マテリアル/プロセス・インフォマティクス、オープンソースプラットフォームなどICTと融合した先進性を生かし、マスカスタマイゼーション(変種大量生産)や、デザイン・サービスとの一体化によるオンサイト・オンデマンドサービスを展開し、多様化した個々人のニーズに対応することで、QOLの向上に大きく貢献している〔シナリオ①〕。

また、少子高齢化、労働力不足、エネルギー、健康・医療、食料などの社会課題の解決にも、デジタルファブリケーションが貢献している。例えば、オンデマンド・オンサイトによる環境エネルギーデバイスの地方や発展途上国での製造・供給〔シナリオ②〕、身体にフィットしたウェアラブル機器製造や、食料生産に利用される機器の現地製造などを提供している〔シナリオ③〕。

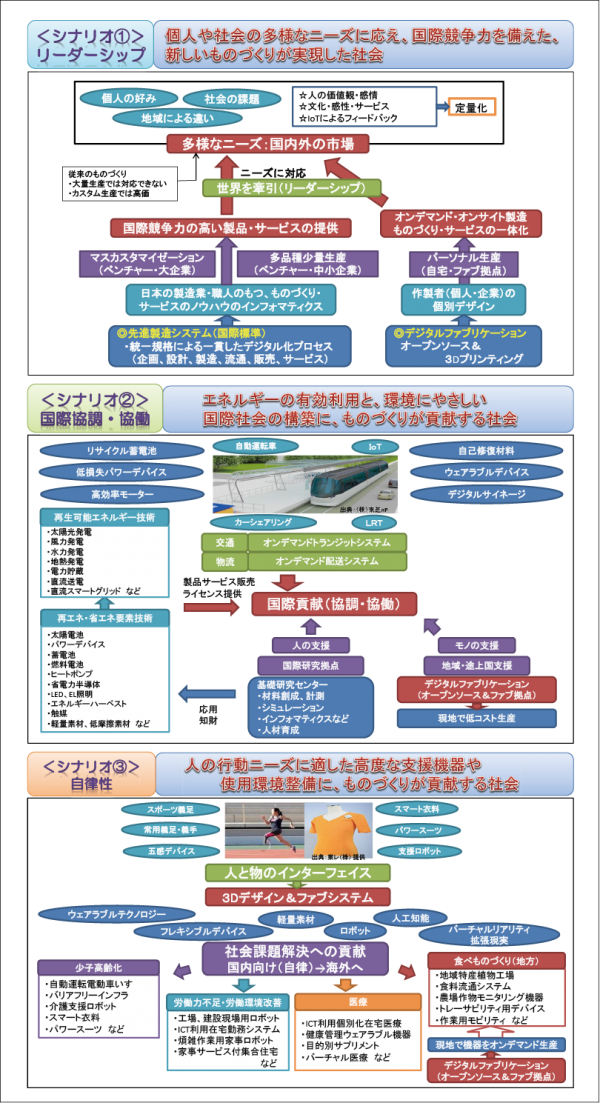

図表2 第10回科学技術予測調査「国際的視点からのシナリオプランニング」テーマ別シナリオ「ものづくり」概要2)

3. デジタルファブリケーションの医療応用の動向

デジタルファブリケーションの適用は、人体に直接装着するウェアラブル機器や義肢などの外装品、インプラント、あるいは骨・臓器などの生体部位などの模型や実装物の作製にも広がっている。第10回科学技術予測調査においても、「三次元形状制御を可能にする、生体組織機能を有する再生医療用足場素材」や「バイオプリンティングによる再生臓器の製造」など、医療分野のデジタルファブリケーション関連トピックの重要度が特に高く、国際競争力も比較的高いとの評価を得ている。

一般の工業製品では、製品の内部構造を含む3Dデジタルデータの作成が必要となるが、医療分野ではCT(コンピューター断層撮影装置)やMRI(磁気共鳴撮影装置)などの医療診断機器により、人体の内部構造を表す3D化可能なデジタルデータが既に存在するため、リバースエンジニアリングの手順で比較的容易に3D造形が可能である。

デジタルファブリケーションの医療応用は、材料や用途から図表3の4タイプに分類できる7)。このうち、分類①の医療モデル、補聴器、歯科矯正用マウスピースなどは既に実用化されている。また、分類④の生体材料で立体的な組織や人工臓器を作製する研究は「バイオファブリケーション」と呼ばれ、近年国際的な学会が組織され、国際会議も開催されるなど、世界的に研究開発が活発化している。


図表3 デジタルファブリケーションの医療応用の分類

出典:参考文献7を基に科学技術動向研究センターにて作成

4. 医療現場における3Dデータの活用と生体質感臓器モデルの開発11、12)

3Dデジタルデータを活用した臓器などの可視化・可触化技術が進展し、臨床や人材育成など医療現場での利用が広がっている。

CTやMRIなどから得られる医用画像情報として、DICOMデータを基にオープンソース医用画像ビューワOsiriX(オザイリクス)13、14)などを用いてパソコン上で画像処理を行うことにより、臓器の形状データを抽出し、標準フォーマットであるSTL(Stereolithography)に出力することで造形用3Dデータが作成される。これらの臓器等の3D画像は、手術現場でモニター上やモバイル端末で表示させたり、あるいはプロジェクション・マッピングで患者本人の身体に投影して位置の確認をすることで、医療現場の医師や看護師のサポートに活用されている。欧米では既に薬事承認されているこのような画像処理ソフトウェアが、最近日本でも医療機器として認証されるようになった。また、使用目的により保険適用も可能となった。

さらに最近では、このような可視化だけでなく、臓器モデルの利用による「可触化」も進展している。STLフォーマットの3Dデータを用い、多噴射インクジェット式3Dプリンタで複数の紫外線硬化性樹脂材料からなるパーツやアセンブリを造形し、実際の臓器が有する複雑な解剖構造と質感を体感できる臓器モデルが実現している。現状で既に、CTの解像度を超える0.016mmの精度(誤差0.2-0.3mm)での造形が可能となっている。また透明素材で作製した立体モデルは、臓器の内部構造を概観する際に有効である(図表4(a))。

一方、手術のシミュレーション用には、実際の臓器と同じ触感が求められる。その場合には、3Dプリンタで外形の型を作製し、そこにポリビニルアルコール(PVA)などの水分を含むゲル素材を注入し造形することで、実際の臓器と同じ触感・重量感の臓器モデルが作製できる15)(図表4(b))。この臓器モデルでは、メスを入れる感触や出血すら再現できる。医師の術前シミュレーションによる手術の安全性向上のほか、実際の手術室にこれらの質感臓器モデルと体幹モデルを持ち込み、執刀中の医師たちの手技を画面で確認しながら、その患者データから作成した質感臓器モデルを使い、同時に医学生や研修医、専門医が同じ動作を実習するシンクロ手術シミュレーションも実際に行われている。このように、臓器モデルを活用した医学生や若手の医療従事者への教育利用の効果が期待できる。現状では、まだこのような柔らかい臓器のモデルによる手術支援加算の保険適用はなされていないが、今後腎臓などから順次適用が見込まれている。また、これまでは医療機器認証や評価には動物の臓器が用いられていたが、コストや個体差、倫理などの問題もあり、これを代替するものとして、今後生体と同じ質感を持つ臓器モデルが利用される可能性が高い。


図表4 臓器モデルの開発例

出典:神戸大学 杉本真樹特務准教授御提供資料

現状の3D臓器モデルの課題として、コストの低減が挙げられるが、今後日本製の3Dプリンタや材料の開発が進めば、より低価格での利用が可能となる。また、現状一晩程度かかる造形速度が高速化され、さらにゲルを一体造形できる3Dゲルプリンタ5、16)が商用化されれば、各病院にてオンデマンドで臓器モデルが作製できるようになり、医療サービスが大きく変革される可能性もある。

5. バイオファブリケーションの進展

(1)バイオ人工臓器製造の研究動向7、17)

移植用臓器は慢性的かつ絶対的に不足しており、一方、機械式人工臓器は、生物学的代謝機能を持たない。そのため、細胞の力を応用したバイオ人工臓器の利用が不可欠になる。また、化粧品開発や食品評価、さらには創薬にも及ぶと予測される、動物実験を代替する手法を取り入れるという世界の潮流がある。これに対応するために、培養皮膚をはじめとする細胞・組織・臓器モデルの開発と利用が急がれている。またin vitro(生体外)で細胞から人工的に構築したヒト3D臓器モデルを用いた難治疾患の病因解明や、新しい治療法の開発が今後重要となっている。

細胞から組織を創成する研究は、組織工学あるいは再生医工学として進展してきた。現在では培養皮膚、培養軟骨などが実用化しているが、移植に必要な複雑な臓器の作製は、従来法だけでは限界があった。そこで、3Dプリント手法をはじめとする種々の工学技術を導入して、細胞から三次元の組織や臓器を作製するバイオファブリケーション18)(図表5)の研究が進められてきた。また最近では、どんな細胞にも分化が可能なヒト人工多能性幹細胞(iPS細胞)の発見によって、自身の細胞で臓器が作れる可能性が示されたこと、さらに、近年新しいものづくりとして3Dプリンタが注目される中、3Dプリンタの医療への応用、またその発展形として、バイオファブリケーションの研究が活発化している。


図表5 バイオファブリケーションの概要と研究開発課題

出典:富山大学 中村真人教授御提供資料

細胞の足場(スキャホールド)を3Dプリンタで造形し、その上に細胞をまき培養して生体組織を作製する方法では、単一か数種程度の細胞しか培養できず、しかも細胞の形状や組成を精密に制御することができない。複雑な臓器を作製するには、異なる細胞を必要な場所に適材適所で直接塗り分け、立体構造をつくる必要がある。そこで注目されているのが3Dプリント技術である。インクジェット方式では2 pℓ(ピコリットル)のヘッドを用いれば、細胞に匹敵する25μm程度のドットサイズを得ることができ、1秒間に何十万個ものカラーのインクドットを適材適所に並べられる。ただし、細胞など生物学的材料は液体中での操作が必要であるため、生きた細胞の塗布・積層、さらに細胞同士を接着させるなど、その実現は容易ではなく、高度な技術開発が必要となっている。日本では、細胞シートの積層やインクジェット式3Dプリンタによる細胞の積層研究を世界に先駆けて開始し、現状でもバイオファブリケーション研究ではトップレベルであるとされる。しかし近年、3Dプリンタのバイオ応用が世界で注目され、米国では、バイオプリントベンチャーであるOrganovo社が市場から約41億円を調達し、実用化が加速されている。

細胞を用いたバイオ人工臓器の製造には、医薬品と同様の生産工程が必要となる。医薬品の製造は、高品質を第一とし、クリーンな工場で一貫したマスカスタマイゼーション生産のもと、多工程の作業を経てライン生産が行われている。細胞を用いた作業では、より高い無菌環境が不可欠であり、医薬品の生産以上に厳密な管理・製造の品質確保が要求される。in factory tissue engineeringの構想の下、工場生産を目指した高度な製造技術の開発、細胞の培養・育成・組織形成・機能発現のプロセスを管理・制御する技術など、医工連携による研究開発が必要となる。

(2)国による重点研究開発の動向

バイオファブリケーションによる人工臓器の製造の基盤となる研究が、国のプロジェクトとして進められている。2014年11月、国立研究開発法人新エネルギー・産業技術総合開発機構(NEDO)〔2015年度から国立研究開発法人日本医療研究開発機構(AMED)に移管〕は、バイオ3Dプリンタや細胞シート積層技術などの立体造形技術を用いて、iPS細胞などから骨や血管、心臓などの立体組織・臓器を製造する技術開発プロジェクト(2014年度から5年間、事業総額約25億円)を開始した(図表6)19)。このプロジェクトでは現在5テーマについて計29機関の提案が採択され、いずれも3Dプリンタ又はシート積層により、生体の立体構造を作製することを目指している。これらプロジェクトのターゲットは、臓器そのものではなく、主に骨、血管、心筋である。

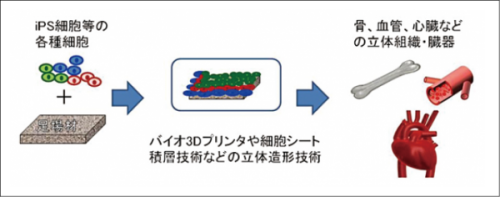

図表6 iPS細胞等を用いた立体組織・臓器の開発事業の概要

6. まとめと今後の方向性

医療現場への普及と人材育成への活用

3Dデジタルデータの可視化、可触化による臓器モデルの臨床・人材育成現場での活用では、既に実際の事例として効果が実証されてきており、地方を含めたより広い医療現場への普及が望まれる。また、特に人材育成の観点から、中・高校生段階からの教育に利用することで、医工系への関心を高め、人材の確保に向けた効果も期待できる。

医工・産学連携による医療サービスへの展開

3D画像上の臓器の正確な位置や形状の確定には医師の診断が不可欠であり、一方高品質・低コストで3D造形するためにはエンジニアリングの寄与が必要となるため、今後医療サービスとして普及するためには、実効的な医工・産学連携が重要となる。また、製造では、即時性や量に応じて、病院に製造システムを導入しオンデマンド生産するか、あるいは集約された工場でのマスカスタマイゼーション生産システムを構築することで、高効率化、低コスト化が図れると期待できる。さらに、医療機関でのオンデマンド生産が実現すれば、地域医療の高度化や遠隔医療の適用・普及にも貢献できる。

日本はCTが世界で最も多く普及する国であり、したがって症例・活用例も多数存在するため、国際競争力のある技術分野といえ、日本の医療関連産業のけん引役としても注目される。

日本の強みを生かしたバイオファブリケーション研究の推進

移植医療などの根本的な課題解決には、重要臓器の工学的手法によるバイオファブリケーションの推進が一つの方向性であり、第10回科学技術予測調査結果によると2035年には社会実装される。その実現には多種多様な医学的・工学的研究開発課題に取り組む必要があるが、その基幹技術の一つは、多種の細胞を1細胞レベルで塗り分け積層する技術である。これに対応するバイオ3Dプリンタは現在一般の市場には存在しないため、日本が強みを持つインクジェットプリント技術を活用し、世界に先駆けソフトウェアを含む装置システムとプロセスを開発することで、国際競争をリードできる可能性がある。このような微細な塗り分け積層技術は、工学用途でも3Dプリンタによる半導体素子や三次元基板などの機能デバイスの作製等に応用・展開できる可能性がある。

デジタルファブリケーションによる臓器製造の課題は多いが、日本の「強み」を生かした科学技術イノベーション政策として、医工・産学連携体制の構築も含め、将来を見据えて世界に先駆け持続的な研究を推進していくことが望まれる。
